用途:

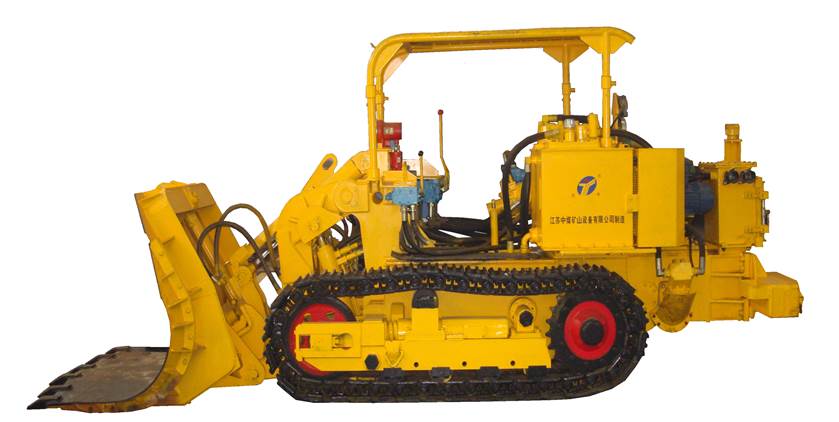

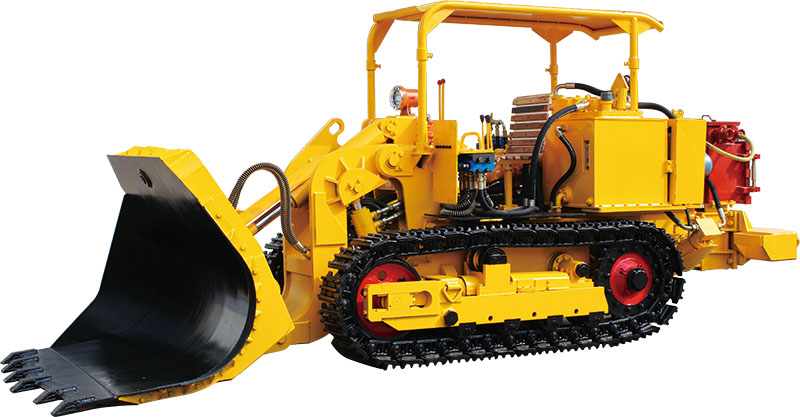

主要用于水平巖、半煤巖巷道、施工,也可用于煤及其它物料的裝載。該機安全性能好、插入力大、機動性優良、全斷面作業。具有過負荷能力強、工作可靠、結構簡單,和維修簡便等特點,更適合在惡劣的礦井工況條件下作業。該機可“一機多用”,除完成裝載作業外,還能充當支護時的工作平臺,或用于工作面短距離運輸、臥底、清幫等輔助工序作業,并可與鉆車等配套,組成機械化作業線,顯著提高巷道施工的機械化水平。使用側卸裝巖機可取得的綜臺經濟效益。
優點:
(一)、本質安全操作回路,使作業更安全。斗容大,履帶行走插入力大,裝載效率高。該機適用于寬度在3.5m以上的中大斷面的平、斜巷施工;在較大斷面巷道或巷道交叉點施工時,其高技術生產率的特點 更能得到充分的發揮。
(二)、履帶寬度僅為1.37m,以確保配套性能:機動性、配套性好。ZCY-100R型機斗容大,但可以很方便地與巷道中的其它設備,如:鉆車、刮板輸送機、帶式輸送機以及礦車等配套。
(三)、一機多用,可完成以下輔助作業:
a、可用鏟斗舉升重物,如支護用金屬支架、碹胎。
b、鏟斗舉升后可以充當支護工作平臺,便于頂板管理。
c、可在工作面短距離運送物料,如背板、沙石,搬運小型設備。
d、作業安全,可顯著臧少在危險區域內的裝載作業、搬運時間。
(四)、可靠性和壽命提高。采用的大節距密封潤滑履帶,可提高履帶的可靠性和壽命,機器的運行成本也可減少;該機更易于調節和維護修理。
特點:
1、生產率高、斗容大、插入力大,可向一列礦車卸載。當配有皮帶轉載機或刮板運輸機時可充分發揮該機的生產效率,達到連續生產。本機機動性好,全斷面裝巖,可顯著降低體力勞動強度。
2、一機多用:本機可輔助完成其它工序作業,如充當支護工作平臺(鏟斗翻轉舉升時為平動機構)、起重、工作面短距離運料等。
3、作業安全、操作舒適性好、噪聲低、無廢氣污染,對供電質量的要求較電動型側卸裝載機為低。
4、可用于斜坡作業,能方便地與鉆車等配套,組成高效機械化作業線。
基本性能參數:
參數名稱 |
單位 |
ZCY60R |
鏟斗容積 |
m3 |
0.6 |
鏟斗寬度 |
mm |
1440+260 |
最大卸載高度 |
mm |
≥1700 |
最大臥底深度 |
mm |
≥500 |
爬坡能力 |
° |
≥16 |
履帶接地比壓 |
MPa |
≤0.1 |
額定牽引力 |
kN |
≥40 |
最小離地間隙 |
mm |
≥180 |
最大行走速度 |
m/s |
≥0.9 |
工作機構壓力 |
MPa |
16±0.5 |
外接油口壓力 |
MPa |
16±0.5 |
噪聲(聲壓級) |
dB(A) |
≤90 |
重心位置 |
mm |
Xg=685/Yg=625 |
電機總功率 |
KW |
58 |
電壓 |
V |
660/1140 |
外形尺寸 |
mm |
5264X1430X2180 |
機重(含油) |
kg |
9500 |
