用途:

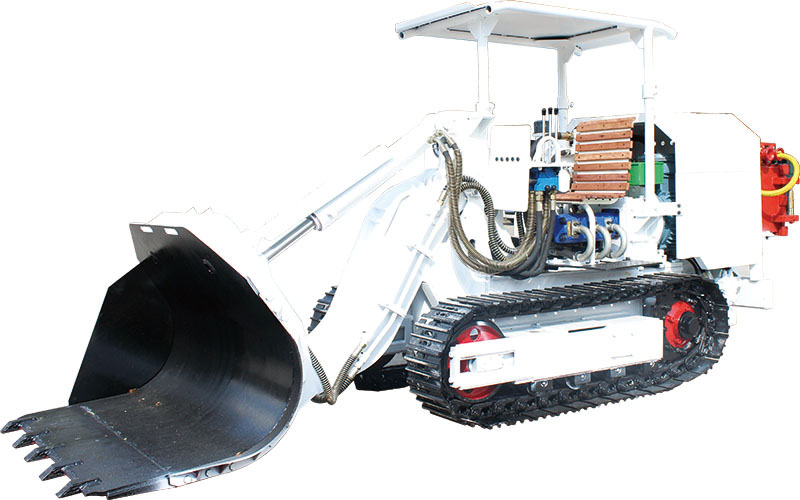

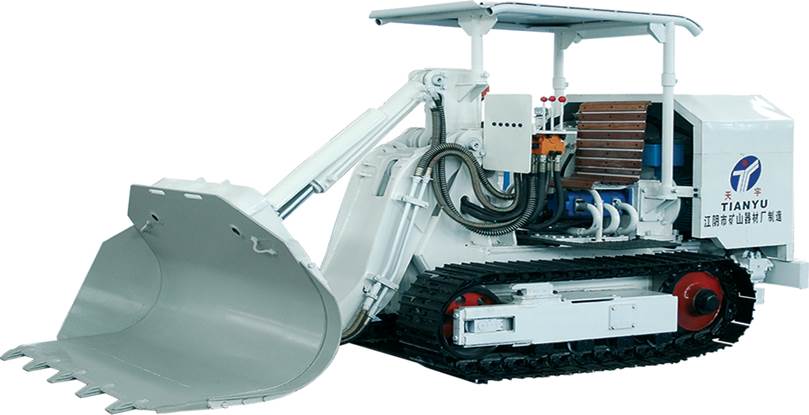

ZMCY45R、ZMCY60R煤礦用側卸裝煤機是以電機為源動機、液壓馬達驅動、履帶行走、液壓油缸操作鏟斗的側卸式裝載設備。它由工作機構、液壓裝置、履帶行走部、行走減速器、箱體等5大部分組成。
裝煤機是新一代履帶行走的無軌裝載設備,主要用于煤、半煤巖巷,也可用于小斷面全巖巷。具有插入力大、機動性好、全斷面作業、安全性好、一機多用等特點。除完成裝載作業外還可以為液壓鉆具提供動力,充當支護時的工作平臺,完成工作面短距離運輸、臥底、清幫……可以顯著提高掘進速度,取得良好的綜合經濟效益。
本機有以下優點:
1、作業安全,能顯著減輕工人的體力勞動強度。裝載功能強,履帶行走插入力大,全斷面裝載,適用于各種斷面的平、斜巷道施工。 在較大斷面巷道或巷道交叉點施工時,能充分發揮其高技術生產率的特點。
2、綜合配套性能好、機動靈活、適應性強?梢院芊奖愕嘏c巷道中的其它設備如鉆車、刮板輸送機、帶式輸送機及礦車等配套。
3、一機多用是ZMCY45R型煤礦用側卸裝煤機優于其它類型裝煤機的主要的特點:
a、可用鏟斗舉升重物,如支護用金屬支架、碹胎。
b、鏟斗舉升后可以充當支護工作平臺,便于頂板管理。
c、可在工作面短距離運送物料,如背板、沙石,搬運小型設備。
d、作業安全,可顯著減少在危險區內的裝載作業、搬運材料時間。
e、本機優異的臥底、清幫性能將實現裝載作業全機械化,使“無鍬”工作面真正成為現實。
主要技術參數
項 目 |
單 位 |
數值 |
技術鏟斗容積 |
m3 |
0.45 |
最大卸載高度 |
mm |
≥1400 |
最大臥底深度 |
mm |
≥600 |
爬坡能力 |
o |
≥16 |
牽引力 |
kN |
≥40 |
最小離地間隙 |
mm |
≥180 |
最大行走速度 |
m/s |
≥0.417 |
工作機構壓力 |
MPa |
16±0.5 |
行走馬達壓力 |
MPa |
16±0.5 |
外接油口壓力 |
MPa |
16±0.5 |
履帶接地比壓 |
MPa |
0.07 |
電機總功率 |
kW |
33 |
電 壓 |
V |
1140/660 |
外 形 尺 寸 |
mm×mm×mm |
3935×1370×2046 |
機重(不含油) |
kN |
42 |
